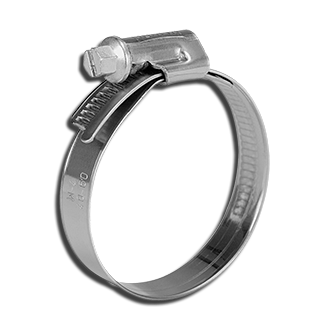

Червячный хомут NORMA TORRO

Хомуты NORMA TORRO для шлангов с червячной резьбой в соответствии со стандартом DIN 3017 NORMATORRO идеально подходит для применения в условиях для высоких механических нагрузок. Благодаря его непрерывному совершенствованию, этот хомут по-прежнему устанавливает стандарты для современных конструкций хомутов. Самая характерная отличительная черта хомута NORMACLAMP® TORRO® — это его несимметричный корпус, по которому сразу можно опознать настоящий хомут TORRO®. Несимметричный корпус обеспечивает высокую зажимную силу, превосходное усилие фиксации и равномерное распределение обжатия. Хомут идеально располагается на шланге и обеспечивает оптимальную герметичность соединения.

Особенности
  • Универсальность
  • Коррозионная стойкость
  • Полное соответствие стандартам DIN 3017
  • Изготовлены из качественной немецкой стали
  • Уникальная конструкция замка (асиметричная)
  • Равномерное распределение зажимной силы хомута
Области применения
  • Соединение линий системы охлаждения
  • Топливопроводы под давлением и системы вентиляции газов
  • Маслопроводы
  • Соединение санитарно-технических линий
  • Соединение линий в машиностроении
  • Линии в производстве бытовых электроприборов
  • Шланги в автомобилестроении
Технические данные

Ширина Наименование Размерность В h L S S (толко W1) W1 Артикул W2 Артикул W3 Артикул W4 Артикул W5 Артикул
в мм в дюймах
7.5 T0RR0 8-12/7.5 8-12 5/16 — 1/2 11.5 9 17 0.6 0116 7602 010 0116 7603 010
T0RR010-16/7.5 10-16 3/8 — 5/8 11.5 9 17 0.6 0116 7602 013 0116 7603 013
T0RR012-18/7.5 12-18 1/2 – 1 1/16 11.5 9 17 0.6 0116 7602 015 0116 7603 015
T0RR012-22/7.5 12-22 1/2 — 7/8 11.5 9 17 0.6 0116 7602 017 0116 7603 017
T0RR016-27/7.5 16-27 5/8 — 1 1/16 11.5 9 17 0.6 0116 7602 021 0116 7603 021
9 T0RR0 8-12/9 8-12 5/16 — 1/2 13.0 11.0 21.0 0.65 0.8 0126 7565 010 0126 7702 010 0126 7703 010 0126 7704 010
T0RR0 8-16/9 (10-16) 8-16 5/16 — 5/8 13.0 11.0 21.0 0.65 0.8 0126 7565 013 0126 7702 013 0126 7703 013 0126 7704 013 0126 7705 013
T0RR012-22/9 12-22 1/2 — 7/8 13.0 11.0 24.0 0.65 0.8 0126 7565 017 0126 7702 017 0126 7703 017 0126 7704 017 0126 7705 017
T0RR016-27/9 16-27 5/8 — 1 1/16 13.0 11.0 24.0 0.65 0.8 0126 7565 021 0126 7702 021 0126 7703 021 0126 7704 021 0126 7705 021
T0RR0 20-32/9 20-32 1 3/16 — 1 1/4 13.0 11.0 24.0 0.65 0.8 0126 7565 026 0126 7702 026 0126 7703 026 0126 7704 026 0126 7705 026
T0RR0 23-35/9 23-35 15/16 — 1 3/8 13.0 11.0 24.0 0.65 0.8 0126 7565 029 0126 7702 029 0126 7703 029 0126 7704 029 0126 7705 029
T0RR0 25-40/9 25-40 1 — 1 9/16 13.0 11.0 26.0 0.65 0.8 0126 7565 032 0126 7702 032 0126 7703 032 0126 7704 032 0126 7705 032
T0RR0 30-45/9 30-45 1 3/16 — 1 3/4 13.0 11.0 26.0 0.65 0.8 0126 7565 037 0126 7702 037 0126 7703 037 0126 7704 037 0126 7705 037
T0RR0 35-50/9 (32-50) 35-50 1 3/8 — 2 13.0 11.0 26.0 0.65 0.8 0126 7565 043 0126 7702 041 0126 7703 041 0126 7704 041 0126 7705 041
T0RR0 40-60/9 40-60 1 9/16 — 2 3/8 13.0 11.0 26.0 0.65 0.8 0126 7565 050 0126 7702 050 0126 7703 050 0126 7704 050 0126 7705 050
T0RR0 50-70/9 50-70 2 – 2 3/4 13.0 11.0 26.0 0.65 0.8 0126 7565 060 0126 7702 060 0126 7703 060 0126 7704 060 0126 7705 060
T0RR0 60-80/9 60-80 2 3/8 – 3 1/8 13.0 11.0 26.0 0.65 0.8 0126 7565 070 0126 7702 070 0126 7703 070 0126 7704 070 0126 7705 070
T0RR0 70-90/9 70-90 2 3/4 – 3 9/16 13.0 11.0 26.0 0.65 0.8 0126 7565 080 0126 7702 080 0126 7703 080 0126 7704 080 0126 7705 080
T0RR0 80-100/9 80-100 3 1/8 – 3 15/16 13.0 11.0 26.0 0.65 0.8 0126 7565 090 0126 7702 090 0126 7703 090 0126 7704 090 0126 7705 090
TORRO 90-110/9 90-110 3 9/16 — 4 5/16 13.0 11.0 26.0 0.65 0.8 0126 7565 100 0126 7702 100 0126 7703 100 0126 7704 100 0126 7705 100
TORR0 100-120/9 100-120 3 15/16 — 4 3/4 13.0 11.0 26.0 0.65 0.8 0126 6565 110 0126 6702 110 0126 6703 110 0126 6704 110 0126 6705 110
TORR0 110-130/9 110-130 4 5/16 — 5 1/8 13.0 11.0 26.0 0.65 0.8 0126 6565 120 0126 6702 120 0126 6703 120 0126 6704 120 0126 6705 120
TORR0 120-140/9 120-140 4 3/4 — 5 1/2 13.0 11.0 26.0 0.65 0.8 0126 6565 130 0126 6702 130 0126 6703 130 0126 6704 130 0126 6705 130
12 TORR0 16-27/12 16-27 5/8 — 1 1/16 14.6 12.5 30.0 0.8 0.8 0136 7352 021 0136 7702 021 0136 7703 021 0136 7704 021 0136 7705 021
TORRO 20-32/12 20-32 13/16 — 1 1/4 14.6 12.5 30.0 0.8 0.8 0136 7352 026 0136 7702 026 0136 7703 026 0136 7704 026 0136 7705 026
TORRO 23-35/12 23-35 15/16 — 1 3/8 14.6 12.5 30.0 0.8 0.8 0136 7352 029 0136 7702 029 0136 7703 029 0136 7704 029 0136 7705 029
TORRO 25-40/12 25-40 1 — 1 9/16 14.6 12.5 30.0 0.8 0.8 0136 7352 032 0136 7702 032 0136 7703 032 0136 7704 032 0136 7705 032
TORRO 30-45/12 30-45 1 3/16 — 1 3/4 14.6 12.5 30.0 0.8 0.8 0136 7352 037 0136 7702 037 0136 7703 037 0136 7704 037 0136 7705 037
TORRO 35-50/12 35-50 1 3/8 — 2 14.6 12.5 30.0 0.8 0.8 0136 7352 043 0136 7702 043 0136 7703 043 0136 7704 043 0136 7705 043
TORRO 40-60/12 40-60 1 9/16 — 2 3/8 14.6 12.5 30.0 0.8 0.8 0136 7352 050 0136 7702 050 0136 7703 050 0136 7704 050 0136 7705 050
TORRO 50-70/12 50-70 2 — 2 3/4 14.6 12.5 30.0 0.8 0.8 0136 7352 060 0136 7702 060 0136 7703 060 0136 7704 060 0136 7705 060
TORRO 60-80/12 60-80 2 3/8 — 3 1/8 14.6 12.5 30.0 0.8 0.8 0136 7352 070 0136 7702 070 0136 7703 070 0136 7704 070 0136 7705 070
TORRO 70-90/12 70-90 2 3/4 — 3 9/16 14.6 12.5 36.0 0.8 0.8 0136 7352 080 0136 7702 080 0136 7703 080 0136 7704 080 0136 7705 080
TORRO 80-100/12 80-100 3 1/8 — 3 15/16 14.6 12.5 36.0 0.8 0.8 0136 7352 090 0136 7702 090 0136 7703 090 0136 7704 090 0136 7705 090
TORRO 90-110/12 90-110 3 9/16 – 4 5/16 14.6 12.5 36.0 0.8 0.8 0136 7352 100 0136 7702 100 0136 7703 100 0136 7704 100 0136 7705 100
TORR0 100-120/12 100-120 3 15/16 — 4 3/4 14.6 12.5 36.0 0.8 0.8 0136 6352 110 0136 6702 110 0136 6703 110 0136 6704 110 0136 6705 110
TORR0110-130/12 110-130 4 5/16 – 5 1/8 14.6 12.5 36.0 0.8 0.8 0136 6352 120 0136 6702 120 0136 6703 120 0136 6704 120 0136 6705 120
TORR0 120-140/12 120-140 4 3/4 – 5 1/2 14.6 12.5 36.0 0.8 0.8 0136 6352 130 0136 6702 130 0136 6703 130 0136 6704 130 0136 6705 130
TORR0 130-150/12 130-150 5 1/8 – 5 15/16 14.6 12.5 36.0 0.8 0.8 0136 6352 140 0136 6702 140 0136 6703 140 0136 6704 140 0136 6705 140
TORR0 140-160/12 140-160 5 1/2 – 6 5/16 14.6 12.5 36.0 0.8 0.8 0136 6352 150 0136 6702 150 0136 6703 150 0136 6704 150 0136 6705 150
