Обжимная манжета KOMBI KRALLE

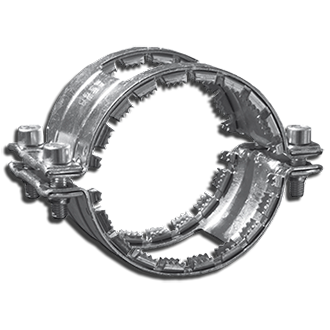

NORMACONNECT® DCS KOMBI — Фиксирующий хомут для защиты межтрубного соединения от продольного смещения с высокой растягивающей нагрузкой. Данный хомут состоит из 2х пластин-полуколец с усиленными зубчатыми кольцами внутри. 4 стягивающих болта, под шестигранник, надежно притягивают ответное полукольцо через пластину с резьбовыми отверстиями, что позволяет избежать дополнительного крепежа из гаек и шайб. Эти зажимные устройства для прочного при растяжении в осевом направлении соединения предназначены для применения в сточных трубопроводах, где имеется опасность возникновения противодавления. Применяются обязательно совместно со стандартными кольцами Rapid или Rapid MSM и CV или CE (для условных диаметров Ду от 50 до 150).

Особенности
  • выдерживают осевое растяжение до 10 бар.
Материал
  • Материал корпуса:  Сталь, защищенная поверхность
  • Материал зажимного элемента:  Сталь, защищенная поверхность
Технические данные
DN A (мм) D (мм) L (мм) Pмакс (бар) Затяжка (Nm) Болт (мм) W1
50 22 81 72 до 10 18 — 20 М 8 2628590050
70 22 102 72 до 10 18 — 20 М 8 2628590070
80 22 110 72 до 10 18 — 20 М 8 2628590080
100 22 136 82 до 10 28 — 30 М 10 2628591100
125 23.5 162 93 до 5 28 — 30 М 10 2628592125
150 23.5 189 93 до 5 33 — 35 М 10 2628592150
