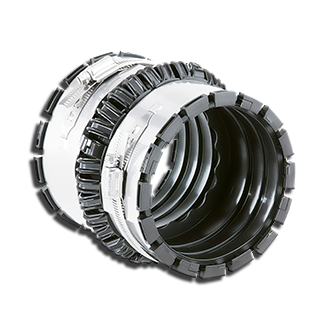

Универсальный соединитель VARIO PIPE

Соединитель Vario Pipe подходит для всех труб, используемых для строительства канализаций.

Соединители Vario Pipe также подходят для создания надежных соединений в нестандартных условиях установки. Данные соединители обеспечивают гладкий переход даже при использовании труб разного диаметра, одновременно снижая и стабилизируя поперечную нагрузку.

Особенности
  • Соединяет трубы с разным внешним диаметром
  • Соединяет трубы из разного материала
  • Соединяет трубы разных видов
  • Закрепление по методу щелчка, нет необходимости в сварке и заклепывании по методу TOX
  • Компенсационные кольца не нужны
  • Возможность компенсации крупных различий в диаметре
  • Гладкий переход
  • Большая сопрягаемая поверхность цилиндрической формы/контакт с трубой
  • Центральное плечо в середине соединителя позволяет выполнение точной установки
  • Каналы с двух сторон обеспечивают надежное направление среды
  • Прочный, компактный дизайн и безопасная транспортировка
  • Большая сопрягаемая поверхность цилиндрической формы/площадь зажима
  • Уплотнительная втулка с центрированной опорной поверхностью для точной установки
  • Прочность и компактность устройства делают его транспортировку надежной и безопасной
  • Простая, надежная и быстрая сборка
Материал
  • Корпус: 1,4301
  • Манжет: Тройной EPDM
Технические данные
DN D1 (мм) D3 (мм) D4 (мм) D5 (мм) D7 (мм) L1 (мм) L3 (мм) L8 (мм) W2
50 72 56 30 67.5 57 63 19 19 2459003050
70 92 75 41 86.5 77 77 19 24 2459003070
80 92 75 41 91 81 77 19 24 2459003075
80 108 90 58 93 81 88 19 23 2459003080
100 128 110 78 118 108 95 21 23 2459003100
125 145 126 90 145 132 103 21 27 2459003125

* Включая компенсационное кольцо и/или переходник для одноуровневых соединений гладких труб PVC/PP.
